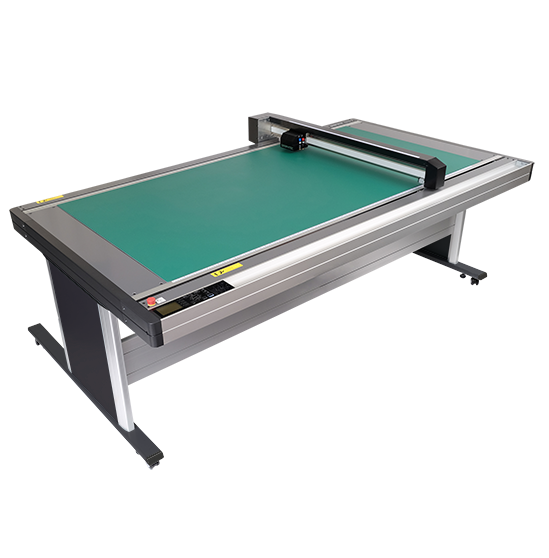

Table de découpe GRAPHTEC FCX2000-180VC (Dim. utile: 1800 X 920 mm)

Table de découpe GRAPHTEC FCX2000-180VC (Dim. utile: 1800 X 920 mm)

27,990.00€ HT33,588.00€ TTC
GRAPHTEC

SKU: FCX2000180VC Tag:
  • Zone de coupe: 1800 X 920 mm
  • Fixation par aspiration
  • Vitesse de coupe maximale: 400 mm/s
  • 2 porte-outils
  • Pression de coupe: 2 outils : 1 kg + 500 gr
Ajouter au devis

Table de découpe GRAPHTEC FCX2000-180VC (Dim. utile: 1800 X 920 mm)

Traceur de découpe à plat haut de gamme précis et polyvalent

La série FCX2000 offre la solution idéale pour le prototypage d’emballages et la production en petites séries de matériaux rigides, éliminant ainsi le recours à une matrice de découpe. Sa rigidité, sa puissance et son système de transmission ont été améliorés pour une découpe plus précise.
Le système avancé de détection des marques de repérage (ARMS) intégré optimise la productivité grâce à ses nombreuses fonctions. De plus, le bouton d’arrêt d’urgence assure la sécurité.

ARMS (Advanced Registration Mark Sensing System) est un système de détection avancée des repères de repérage. Ce système utilise des capteurs pour détecter les repères de repérage et effectuer l’alignement des axes. Il permet d’améliorer considérablement la productivité des applications d’impression et de découpe d’autocollants ou de décalcomanies.

Système par aspiration: Maintient le support en utilisant une pompe à vide. Ce type de fixation convient particulièrement aux matériaux lourds, épais et durs.

Double outils

Les tables Graphtec répondent à une grande variété d’applications utilisée dans le prototypage et la production de petites séries pour l’emballage et les découpes des matières techniques.

Outil à rainer

Une fonction simple de rainage permet de créer des lignes pour le pliage sur le carton ondulé, micro flute et le carton.

Spécifications

Nom du modèle FCX2000-60VC FCX2000-120VC FCX2000-180VC FCX2000-120ES
(*1)
Configuration Système d’asservissement numérique, à plat
Méthode de maintien du support Aspiration sous vide Électrostatique
Zone de coupe efficace 610 mm x 920 mm 1200 mm x 920 mm 1800 mm x 920 mm 1200 mm x 920 mm
Supports montable (axe Y) 950 mm (37,4 pouces)
Support de support en rouleau Stockeur de supports en rouleau (alimentation manuelle), supports pris en charge ; largeur : jusqu’à 950 mm, poids : jusqu’à 5 kg
Vitesse de coupe maximale 400 mm/s (1 à 40 cm/s en 16 étapes), dans toutes les directions
Force de coupe Outil 1 : Max. 4,9 N (500 gf), Outil 2 : Max. 9,8 N (1 kgf)
Paramètres de force de coupe Outil 1 : en 40 étapes, Outil 2 : en 40 étapes
Hauteur minimale des caractères Environ 3 mm² (environ 0,12 pouce) (varie selon la police de caractères et le support) (*2)
Résolution programmable Mode GP-GL : 0,1/0,05/0,025/0,01 mm, HP-GL™ : 0,025 mm
Précision de la distance Max. 0,1 % de la distance parcourue ou 0,1 mm, selon la valeur la plus élevée
(valeur après correction de distance / hors contraction du support, en mode traçage/découpe) (*2)
Perpendicularité Max 0,5 mm / 900 mm (hors contraction du support, en mode traçage/découpe)
Répétabilité Max 0,1 mm (hors contraction du support, en mode traçage/découpe) (*2)
Afficher Écran LCD de type graphique (240 points × 128 points), prend en charge le japonais, l’anglais et le chinois
Interfaces standards RS-232C, USB 2.0 (haut débit) et Ethernet (10BASE-T/100BASE-TX)
Ensembles de commandes Émulation GP-GL et HP-GL™ (définie par menu ou sélectionnée automatiquement par les données reçues)
Nombre d’outils Deux outils
Types de lames de coupe, de stylos et d’outils Lame de coupe (supersteel), stylos (stylo à pointe de fibre à base d’eau, stylo à bille à base d’huile) et outil de pliage/rainage (*7)
Source d’énergie 100 à 240 VCA, 50/60 Hz (commutation automatique)
Consommation d’énergie 120 W ou moins
Environnement d’exploitation Température : +10 à +35 ºC, Humidité : 35 à 75 % HR (sans condensation)
Environnement de précision garanti Température : +16 à +32 ºC, Humidité : 35 % à 70 % HR (sans condensation)
Dimensions extérieures
[L x P x H] (environ)		 1344 x 1409 x 930 mm
(support inclus)		 1934 x 1409 x 930 mm
(support inclus)		 2534 x 1409 x 930 mm
(support inclus)		 1934 x 1409 x 930 mm
(support inclus)
Poids (environ) 76 kg (support inclus) (*3) 99 kg (support inclus) (*3) 116 kg (support inclus) (*3) 93 kg (support inclus)
Logiciels pris en charge (*4)(*5) Cutting Master 5, Graphtec Studio 2, Cutting Master 4 (*6), Graphtec Pro Studio (*6), Graphtec Studio (pour Mac)
Normes compatibles Sécurité UL60950-1/cUL, marquage CE (basse tension et CEM)
CEM FCC-A, EN55032-A
